본 글에서는 여러 가지 경우의 그래픽카드 기능 차이 / 호환에 대한 안내를 드리겠습니다.
** 보기쉽게 설명드리는 것으로 실제 일부 제품의 경우 내용과 다를수 있음을 알려드립니다.
#1. 메인보드 와 그래픽카드 호환
오래전에는 메인보드와 그래픽카드는 장착만 할수 있다면 사용가능했었는데요.
기존 CSM바이오스에서 UEFI 바이오스로 메인보드의 바이오스가 변경되면서 호환에 문제가 생기게 되었습니다.
그래픽카드 제조사들도 이미 만든제품은 CSM 대응, UEFI가 나올때 만든제품은 CSM+UEFI 대응, 최근에 만드는 제품은 UEFI대응 할수 있도록 만들기도 했구요.
*CSM(LEGACY 레거시 라고도 부름)? UEFI? 무슨 말이죠??
이전에는 컴퓨터를 껐다가 다시 켜는 경우 윈도우 켜는데 오랜 시간이 걸렸어요. 절전모드 일때도 전력소모가 높았구요. 스마트폰, 태블릿을 사용하면서 편리함을 겪은 사람들에게는 예전에 만들어진 구형 바이오스 시스템은 문제와 불편함이 되었죠. 그래서 나오게 된게 UEFI 바이오스 입니다. UEFI의 경우 컴퓨터를 껐다 키더라도 더 빠르게 사용할수 있는등 여러가지 부분에서 사용에 편리함을 주게 되었죠.
그래서 우리가 호환에 주의해야할 그래픽카드를 나눠 보겠습니다. 아래 표를 봐주세요.
파란색 : CSM (레거시 바이오스) 지원
주황색 : UEFI 지원
하얀색 : UEFI + CSM 지원
|
엔비디아 NVIDIA 지포스 그래픽시리즈
|
||||||||
|
200시리즈
|
GT210
|
GT220
|
|
GT240
|
GTS250
|
GTX260
|
|
|
|
300시리즈
|
GT310
|
|
|
|
|
|
|
|
|
400시리즈
|
GT405
|
|
GT430
|
GT440
|
GTS450
|
GTX460
|
GTX470
|
|
|
500시리즈
|
|
GT520
|
GT530
|
|
GTX550
|
GTX560
|
GTX570
|
|
|
600시리즈
|
GT610
|
GT620 GT625
|
GT630 GT635
|
GT640
|
GTX650
|
GTX660
|
GTX670
|
|
|
700시리즈
|
GT710
|
GT720
|
GT730
|
GT740
|
GTX750
|
GTX760
|
GTX770
|
GTX780
|
|
900시리즈
|
|
|
|
|
GTX950
|
GTX960
|
GTX970
|
GTX980
|
|
1000시리즈
|
|
|
GT1030
|
|
GTX1050
|
GTX1060
|
GTX1070
|
GTX1080
|
|
1660시리즈
|
|
|
|
|
|
GTX1660
|
|
|
|
2000시리즈
|
|
|
|
|
|
RTX2060
|
RTX2070
|
RTX2080
|
|
3000시리즈
|
|
|
|
RTX3050
|
RTX3060
|
RTX3070
|
RTX3080
|
RTX3090
|
|
4000시리즈
|
|
|
|
|
RTX4060
|
RTX4070
|
RTX4080
|
RTX4090
|
|
AMD 라데온 RADEON 그래픽시리즈
|
||||||||
|
400시리즈
|
|
|
|
RX450
|
RX460
|
RX470
|
RX480
|
|
|
500시리즈
|
|
|
|
RX550
|
RX560
|
RX570
|
RX580
|
RX590
|
|
5000시리즈
|
|
|
|
|
|
RX5600
|
RX5700
|
|
|
6000시리즈
|
|
|
|
|
RX6600
|
RX6700
|
RX6800
|
RX6900
|
|
7000시리즈
|
|
|
|
|
RX7600
|
RX7700
|
RX7800
|
RX7900
|
이걸 통해 어떤 그래픽카드가 UEFI와 호환이 되는지는 알겠죠.
그렇다면 메인보드는요?
아래 메인보드도 표를 보여드리겠습니다.
파란색 : CSM (레거시 바이오스) 지원
주황색 : UEFI 지원
하얀색 : UEFI + CSM 지원
내가 사용하는 메인보드와 그래픽카드가 둘다 UEFI를 지원한다면 호환이 가능합니다.
메인보드의 하얀색은 호환이 될수 있고, 안될수도 있으며 (브랜드,바이오스 버전 등 여러요소에 의해)
파란색은 매우 높은 확률로 호환이 안됩니다.
-간혹 매우저렴한 이상한 브랜드의 보드? 혹은 그래픽?을 장착하시곤 호환안된다고 하시는 경우가 있는데, 이는 제품 자체의 호환 문제이며, 일반적인 범주로 볼수 없습니다.
*메인보드를 모르실경우, CPU를 통해서 내 메인보드를 유추할수도 있으며, 아래 링크를 통해 확인할수도 있습니다.
내컴퓨터 부품 CPU, 메인보드,램, 그래픽카드 확인하는 방법
오늘은 내컴퓨터의 CPU, 메인보드 등 부품을 확인하는 방법을 알려드리겠습니다. 부품을 확인하는 방법은 크게 2가지가 있습니다. 1. 컴퓨터를 키고, 프로그램으로 확인 하는 방법 2. 컴퓨터
itzen.tistory.com
|
세대
|
코드명
|
메인보드 칩셋
|
소켓
|
CPU 모델명
|
|
1세대
|
클락데일
|
H55
|
LGA1156
|
i3 530, i3 540, i3 550
|
|
H57
|
i5 650
|
|||
|
린필드
|
P55
|
i5 750, i5 760 (i5 750, i5 760의 경우 그래픽카드가 별도로 필요합니다!)
|
||
|
Q57
|
i7 860, i7 870, i7 875K (i7 860, i7 870, i7 875K의 경우 그래픽카드가 별도로 필요합니다!)
|
|||
|
1세대
|
불룸필드 등
|
X58
|
LGA1366
|
i7 920, i7 930, i7 950, i7 960, i7 970, i7 980X
|
|
2세대
|
샌디브릿지
|
H61
|
LGA1155
|
G530, G540, G550
|
|
H67
|
G620, G630, G640, G645
|
|||
|
Q67
|
G840, G850, G860, G870
|
|||
|
P61
|
i3 2100, i3 2120, i3 2130, i3 2100T, i3 2120T
|
|||
|
P67
|
i5 2390T, i5 2300, i5 2320, i5 2400S, i5 2400, i5 2500, i5 2500S, i5 2500K
|
|||
|
Q77
|
i7 2600, i7 2600S, i7 2600K, i7 2700K
|
|||
|
H77
|
|
|||
|
B75
|
|
|||
|
Z68
|
|
|||
|
Z77
|
제온 E3 1220, E3 1225, E3 1230, E3 1240
|
|||
|
3세대
|
아이비브릿지
|
상동
|
LGA1155
|
G1610, G1620, G1630
|
|
G2020, G2020, G2030, G2120, G2130, G2140
|
||||
|
i3 3220, i3 3240, i3 3250, i3 3220T, i3 3240T
|
||||
|
i5 3330, i5 3350P, i5 3450, i5 3470, i5 3470S, i5 3470T, i5 3550, i5 3570, i5 3570K
|
||||
|
i7 3770, i7 3770K
|
||||
|
제온 E3 1220 V2, E3 1225 V2, E3 1230 V2, E3 1240 V2
|
||||
|
4세대
|
하스웰
|
H81
|
LGA1150
|
G1820, G1830
|
|
H87
|
G3220, G3420
|
|||
|
B85
|
i3 4130, i3 4130T, i3 4330
|
|||
|
Q87
|
i5 4430, i5 4440, i5 4570, i5 4670, i5 4670K
|
|||
|
Z87
|
i7 4770, i7 4770k, i7 4770T
|
|||
|
Z97
|
제온 E3 1220 V3, E3 1225 V3, E3 1230 V3, E3 1240 V3
|
|||
|
4세대
|
하스웰리프레시
|
상동
|
|
G1840, G1850
|
|
|
G3240, G3250, G3260, G3440, G3450, G3460, G3470
|
|||
|
|
i3 4150, i3 4160, i3 4170, i3 4350, i3 4360, i3 4370, i3 4160T
|
|||
|
|
i5 4460, i5 4590, i5 4690, i5 4690K
|
|||
|
|
i7 4790, i7 4790K
|
|||
|
|
제온 E3 1231 V3
|
|||
|
5세대
|
브로드웰
|
|
LGA1150
|
I7 5775C 라는게 있기는 하지만 희귀제품이며, 볼일이 없다고 보셔도 무방.
|
|
6세대
|
스카이레이크
|
H110
|
LGA1151
|
G3900, G3920
|
|
H170
|
G4400, G4500
|
|||
|
B150
|
i3 6100, i3 6300, i3 6320
|
|||
|
Z170
|
i5 6400, i5 6400T, i5 6500, i5 6500T, i5 6600, i5 6600K
|
|||
|
X150
|
i7 6700, i7 6700T, i7 6700K
|
|||
|
7세대
|
카비레이크
|
B250
|
LGA1151
|
G3930
|
|
H270
|
G4560, G4600, G4620
|
|||
|
Z270
|
i3 7100, i3 7100T, i3 7300, i3 7350K
|
|||
|
Q250
|
i5 7400, i5 7400T, i5 7500, i5 7600, i5 7600K
|
|||
|
Q270
|
i7 7700, i7 7700K
|
|||
|
8세대
|
커피레이크
|
H310
|
LGA1151v2
|
G4900, G4930
|
|
H370
|
G5400, G5600
|
|||
|
B360
|
i3 8100, i3 8300, i3 8350K
|
|||
|
B365
|
i5 8400, i5 8500, i5 8600, i5 8600K
|
|||
|
Z370
|
i7 8700, i7 8700K
|
|||
|
Z390
|
|
|||
|
|
|
|||
|
|
|
|||
|
9세대
|
커피레이크-리프레시
|
상동
|
LGA1151v2
|
G4930
|
|
G5420
|
||||
|
i3 9100, i3 9100F, i3 9100T
|
||||
|
i5 9400, i5 9400F, i5 9500, i5 9500F, i5 9600, i5 9600KF, i5 9600K
|
||||
|
i7 9700, i7 9700F, i7 9700K, i7 9700KF
|
||||
|
i9 9900, i9 9900K, i9 9900KF
|
||||
|
|
||||
|
|
||||
|
10세대
|
코멧레이크
|
H410
|
LGA1200
|
G5900, G5905
|
|
캐스케이드레이크
|
H470
|
G6400, G6405
|
||
|
코멧레이크-S
|
B460
|
i3 10100, i3 10100F, i3 10105, i3 10105F
|
||
|
|
Z490
|
i5 10400F, i5 10400, i5 10500, i5 10600, i5 10600KF, i5 10600K
|
||
|
|
|
i7 10700, i7 10700K, i7 10700KF, i7 10700F
|
||
|
|
|
i9 10900, i9 10900K, i9 10900KF, i9 10900F
|
||
|
11세대
|
로켓레이크
|
H410
|
LGA1200
|
|
|
H470
|
i5 11400, i5 11400F, i5 11500, i5 11600, i5 11600K, i5 11600KF
|
|||
|
H510
|
i7 11700, i7 11700K, i7 11700KF
|
|||
|
H570
|
i9 11900, i9 11900F, i9 11900K, i9 11900KF
|
|||
|
B560
|
|
|||
|
Z590
|
|
|||
|
W480
|
|
|||
|
12세대
|
엘더레이크
|
H610
|
LGA1700
|
G6900
|
|
H670
|
G7400
|
|||
|
B660
|
i3 12100, i3 12100F
|
|||
|
B760
|
i5 12400, i5 12400F, i5 12500, i5 12600, i5 12600K, i5 12600KF
|
|||
|
Z690
|
i7 12700, i7 12700K, i7 12700KF
|
|||
|
|
i9 12900, i9 12900K, i9 12900KS, i9 12900F
|
|||
|
13세대
|
랩터레이크
|
Z790
|
LGA1700
|
i3 13100, i3 13100F
|
|
H770
|
i5 13400, i5 13400F, i5 13500, i5 13600, i5 13600K, i5 13600KF
|
|||
|
|
i7 13700, i7 13700F, i7 13700K, i7 13700KF
|
|||
|
|
i9 13900, i9 13900F, i9 13900K, i9 13900KF, i9 13900KS
|
|||
|
14세대
|
랩터레이크 리프레시
|
B760
|
LGA1700
|
i5 14600K, i5 14600KF
|
|
Z790
|
i7 14700K, i7 14700KF
|
|||
|
|
i9 14900K, i9 14900KF
|
#2. 멀티 모니터 사용 (모니터 2개, 3개 사용시)
파란색 : 모니터 2개 지원
주황색 : 모니터 3개 지원
|
엔비디아 NVIDIA 지포스 그래픽시리즈
|
||||||||
|
200시리즈
|
GT210
|
GT220
|
|
GT240
|
GTS250
|
GTX260
|
|
|
|
300시리즈
|
GT310
|
|
|
|
|
|
|
|
|
400시리즈
|
GT405
|
|
GT430
|
GT440
|
GTS450
|
GTX460
|
GTX470
|
|
|
500시리즈
|
|
GT520
|
GT530
|
|
GTX550
|
GTX560
|
GTX570
|
|
|
600시리즈
|
GT610
|
GT620 GT625
|
GT630 GT635
|
GT640
|
GTX650
|
GTX660
|
GTX670
|
|
|
700시리즈
|
GT710
|
GT720
|
GT730
|
GT740
|
GTX750
|
GTX760
|
GTX770
|
GTX780
|
|
900시리즈
|
|
|
|
|
GTX950
|
GTX960
|
GTX970
|
GTX980
|
|
1000시리즈
|
|
|
GT1030
|
|
GTX1050
|
GTX1060
|
GTX1070
|
GTX1080
|
|
1660시리즈
|
|
|
|
|
|
GTX1660
|
|
|
|
2000시리즈
|
|
|
|
|
|
RTX2060
|
RTX2070
|
RTX2080
|
|
3000시리즈
|
|
|
|
RTX3050
|
RTX3060
|
RTX3070
|
RTX3080
|
RTX3090
|
|
4000시리즈
|
|
|
|
|
RTX4060
|
RTX4070
|
RTX4080
|
RTX4090
|
|
AMD 라데온 RADEON 그래픽시리즈
|
||||||||
|
400시리즈
|
|
|
|
RX450
|
RX460
|
RX470
|
RX480
|
|
|
500시리즈
|
|
|
|
RX550
|
RX560
|
RX570
|
RX580
|
RX590
|
|
5000시리즈
|
|
|
|
|
|
RX5600
|
RX5700
|
|
|
6000시리즈
|
|
|
|
|
RX6600
|
RX6700
|
RX6800
|
RX6900
|
|
7000시리즈
|
|
|
|
|
RX7600
|
RX7700
|
RX7800
|
RX7900
|
#3. 해상도 정보
엔비디아 NVIDIA 지포스 GEFORCE 그래픽시리즈
GT210 GT220 GT240 GTS250 GTX260 2K해상도(WQXGA 2560x1600)
GT310 2K해상도(WQXGA 2560x1600)
GT405 GT430 GT440 GTS450 GTX460 GTX470 2K해상도(WQXGA 2560x1600)
GT520 GT530 GTX550 GTX560 GTX570 2K해상도(WQXGA 2560x1600)
GT610 GT620 GT625 GT630 GT635 GT640 GTX650 GTX660 GTX670 2K해상도(WQXGA 2560x1600)
GT710 GT720 GT730 2K해상도(WQXGA 2560x1600)
**GT730 2G 모델의 경우 4K를 지원합니다. 업무용으로 사용은 가능하나, 게임용으로는 불가함
GT740 GTX750 GTX760 GTX770 GTX780 4K해상도(3840x2160)
GTX950 GTX960 GTX970 GTX980 4K해상도(3840x2160)
GT1030 4K해상도(3840x2160)
GTX1050 GTX1060 GTX1070 GTX1080 8K해상도(7680x4320)
GTX1660 8K해상도(7680x4320)
RTX2060 RTX2070 RTX2080 8K해상도(7680x4320)
RTX3050 RTX3060 RTX3070 RTX3080 RTX3090 8K해상도(7680x4320)
RTX4060 RTX4070 RTX4080 RTX4090 8K해상도(7680x4320)
AMD 라데온 RADEON 그래픽시리즈
RX450 RX460 RX470 RX480 4K해상도(3840x2160)
RX550 RX560 RX570 RX580 RX590 4K해상도(3840x2160)
RX5600 RX5700 8K해상도(7680x4320)
RX6600 RX6700 RX6800 RX6900 8K해상도(7680x4320)
RX7600 RX7700 RX7800 RX7900 8K해상도(7680x4320)
흔히, 2K를 풀HD라고 하며, 4K 이상을 UHD라고 합니다.
그래픽카드 외에도 모니터의 해상도, 연결 방식(포트,케이블) 등에 따라 실제로 사용할 수 있는 해상도가 달라질 수 있습니다. RGB일때는 2048이나, DVI일때는 2560을 지원하는 등,,
해상도에 수치에 차이는 있을수 있습니다. 4K는 3840*2160이라고 하기도 하며, 4096*2160이라고 하기도 합니다.
또한 해상도를 지원하는것과 부드러운 작동여부는 별개의 문제 입니다.
#4. 최대 출력 주파수 정보
최대출력 주파수의 경우 브랜드 제품마다 조금씩 다를수있으며, 기본적으로 포트의 종류에 따라 다를수 있습니다.
아날로그는 기본적으로 60~85Hz 에서 작동합니다.
DVI도 60Hz에서 작동합니다.
그외 hdmi 와 DP (Display port) 포트등이 있는데요.
각 경우에 따른 최대 출력 hz등을 정리한 표를 보여드리겠습니다.
DVI

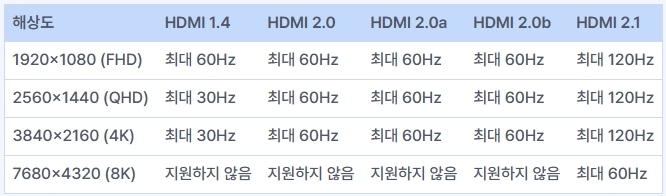

HDMI

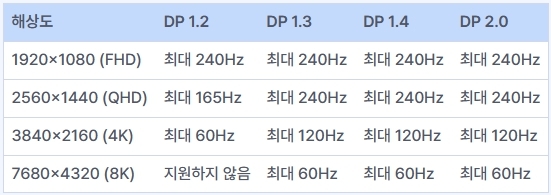

DP (Display Port)
이 주파수의 경우 그래픽카드의 성능이 좋아서 FPS가 기본적으로 최대 주파수를 상회할정도가 되어야 의미가 있으며, 이때 그래픽 출력 단자 + 연결 케이블 + 모니터 3가지의 최대 지원 주파수(하위 호환)가 맞아야 의미가 있다는 점 잊지 말아주세요.
#5. 권장 파워 정보
그래픽카드는 CPU와 더불어 컴퓨터에서 가장 많은 전력을 소모하는 제품으로 꼭 여유있는 출력을 가진 파워를 사용해야합니다.
파워의 불안정을 각종 에러등을 유발하며, 장기화시 그래픽카드의 불량을 초래합니다.
꼭, 아래의 내용을 확인후 적절한 파워를 사용하고 있는지 확인/설치/교체 바랍니다.
파란색 : 300~400W 파워
주황색 : 500~600W 파워 (정격파워)
빨간색 : 650~800W 파워 (정격파워)
*정격파워 : 500W기준 4만원대 정도로, 겉에도 500W라고 기재되있으며, 지속 출력가능한 제품
*뻥파워 : 저가형 1~2만원짜리, 겉에는 600W라고 기재되있으나, 순간최대출력이며, 지속 출력이 불가능
|
엔비디아 NVIDIA 지포스 그래픽시리즈
|
||||||||
|
200시리즈
|
GT210
|
GT220
|
|
GT240
|
GTS250
|
GTX260
|
|
|
|
300시리즈
|
GT310
|
|
|
|
|
|
|
|
|
400시리즈
|
GT405
|
|
GT430
|
GT440
|
GTS450
|
GTX460
|
GTX470
|
|
|
500시리즈
|
|
GT520
|
GT530
|
|
GTX550
|
GTX560
|
GTX570
|
|
|
600시리즈
|
GT610
|
GT620 GT625
|
GT630 GT635
|
GT640
|
GTX650
|
GTX660
|
GTX670
|
|
|
700시리즈
|
GT710
|
GT720
|
GT730
|
GT740
|
GTX750
|
GTX760
|
GTX770
|
GTX780
|
|
900시리즈
|
|
|
|
|
GTX950
|
GTX960
|
GTX970
|
GTX980
|
|
1000시리즈
|
|
|
GT1030
|
|
GTX1050
|
GTX1060
|
GTX1070
|
GTX1080
|
|
1660시리즈
|
|
|
|
|
|
GTX1660
|
|
|
|
2000시리즈
|
|
|
|
|
|
RTX2060
|
RTX2070
|
RTX2080
|
|
3000시리즈
|
|
|
|
RTX3050
|
RTX3060
|
RTX3070
|
RTX3080
|
RTX3090
|
|
4000시리즈
|
|
|
|
|
RTX4060
|
RTX4070
|
RTX4080
|
RTX4090
|
|
AMD 라데온 RADEON 그래픽시리즈
|
||||||||
|
400시리즈
|
|
|
|
RX450
|
RX460
|
RX470
|
RX480
|
|
|
500시리즈
|
|
|
|
RX550
|
RX560
|
RX570
|
RX580
|
RX590
|
|
5000시리즈
|
|
|
|
|
|
RX5600
|
RX5700
|
|
|
6000시리즈
|
|
|
|
|
RX6600
|
RX6700
|
RX6800
|
RX6900
|
|
7000시리즈
|
|
|
|
|
RX7600
|
RX7700
|
RX7800
|
RX7900
|
이상으로 그래픽카드에 대한 호환, 기능등에 대한 글을 마치겠습니다.
보기쉽기 설명 하다보니 일부제품에서는 실제와 차이가 있는 부분들이 있을수 있으니, 양해 바라며
일부 오류가 있다해도 그 차이가 크진않을 것이라고 말씀드리겠습니다.
감사합니다.
끝
