그래픽카드 장착하는 법

그래픽카드 장착하는 법에 대해 얘기해 드리겠습니다.

​

먼저 우리가 현재 사용하는 거의 대부분의 그래픽카드는 PCI-E 슬롯 방식 제품이며, 이 부분을 기반으로 설명하겠습니다.

​

#1. 청소

먼저 메인보드 그래픽카드 둘중 하나라도 새제품이 아니라면, 접촉문제를 배제하기 위해 청소부터 하고 시작하겠습니다.

슬롯이나 골드핑거에 이물질이 있다면 인식의 문제, 작동의 문제를 유발할 수 있기때문이죠.

​

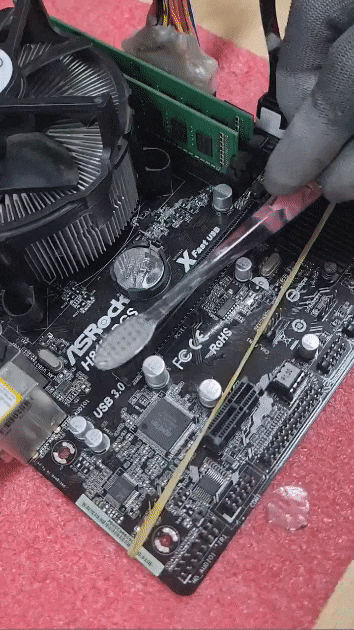

PCI-E 슬롯 청소

먼지를 붙어주셔도 좋으며, 없는경우 칫솔같은걸로 닦아주셔도 좋습니다.

*억센 칫솔은 사용하지 말아주세요!



​

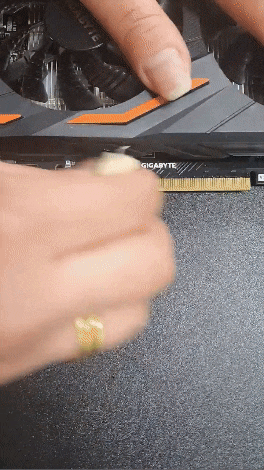

골드핑거 지우개질 해주시면 매우 좋습니다. (새제품의 경우 필요없습니다)

**지우개질 하실때 꼭 그래픽카드 뒷면의 작은 IC가 지우개랑 부딪쳐서 떨어지지 않게 조심해주세요!

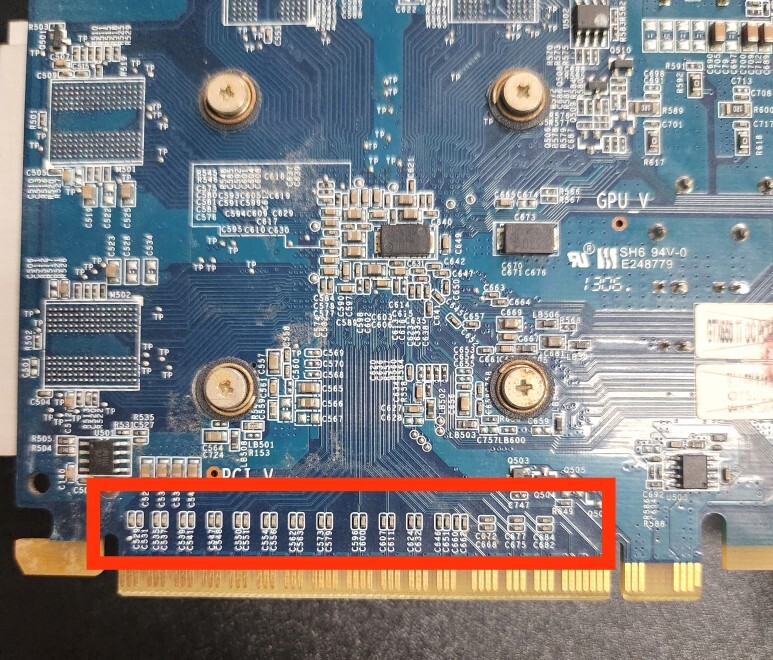

아래 사진의 빨간 네모 안의 칩을 조심해주세요. 지우개질하다 부딪치면 떨어질수 있으며, 이 칩의 손상이 있으면 그래픽카드가 작동 하지 않을수 있습니다.

​

​

#2. 슬롯에 장착

PCI-E 슬롯에 잘 맞추어 장착합니다.

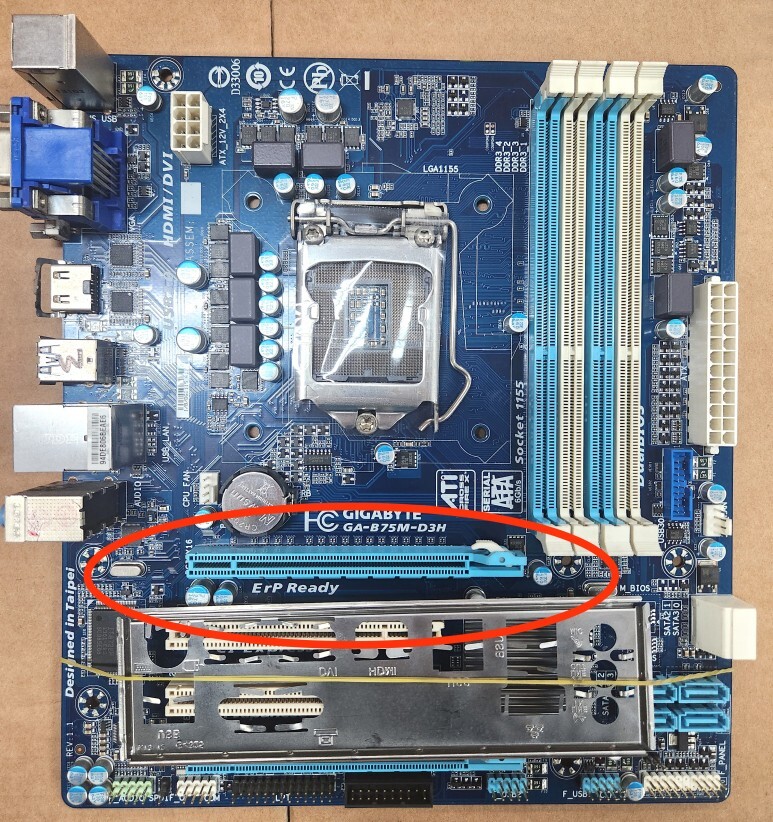

빨간 원이 PCI-E 그래픽카드 슬롯입니다. 잘 장착해줍니다.

​

​

#3. 6핀 보조전원 유무 확인 / 연결

보조전원 단자가 있는 제품이라면, 꼭 연결을 해줘야 그래픽카드가 정상 작동합니다.

간혹 8핀인경우 8핀을 연결해주시면 됩니다.

*만약 내 파워에 보조전원이 없다면, 변환젠더를 통해서 사용가능할수도 있으나, 대부분 보조전원이 없는 파워제품이 저용량, 저가 파워이기 때문에 그래픽카드의 불량을 유발, 컴퓨터 작동에 문제 발생을 할수 있으니 파워를 교체하시기 바랍니다.

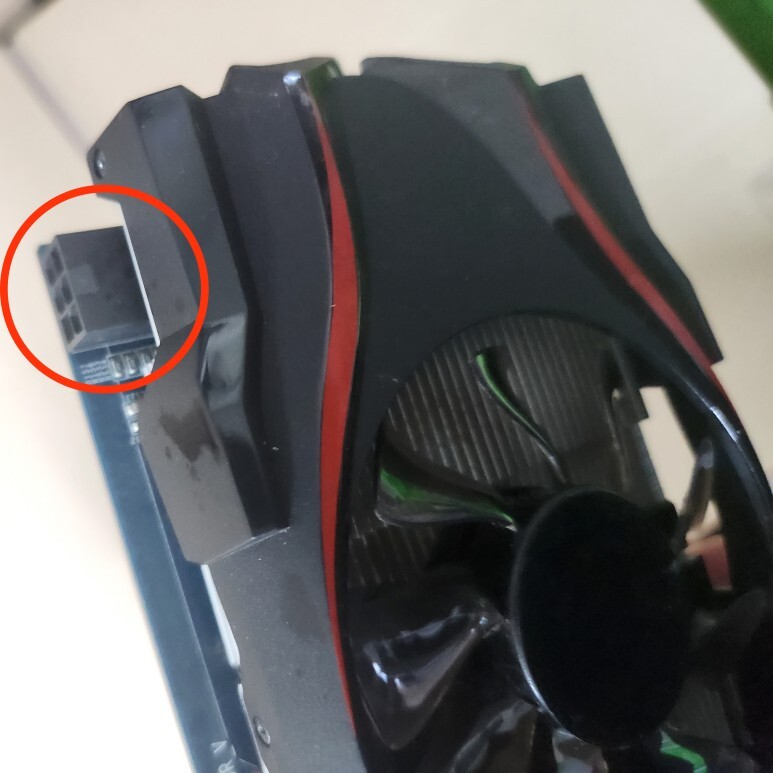

빨간 원을 보시면 6핀 보조전원 연결부위가 보입니다.

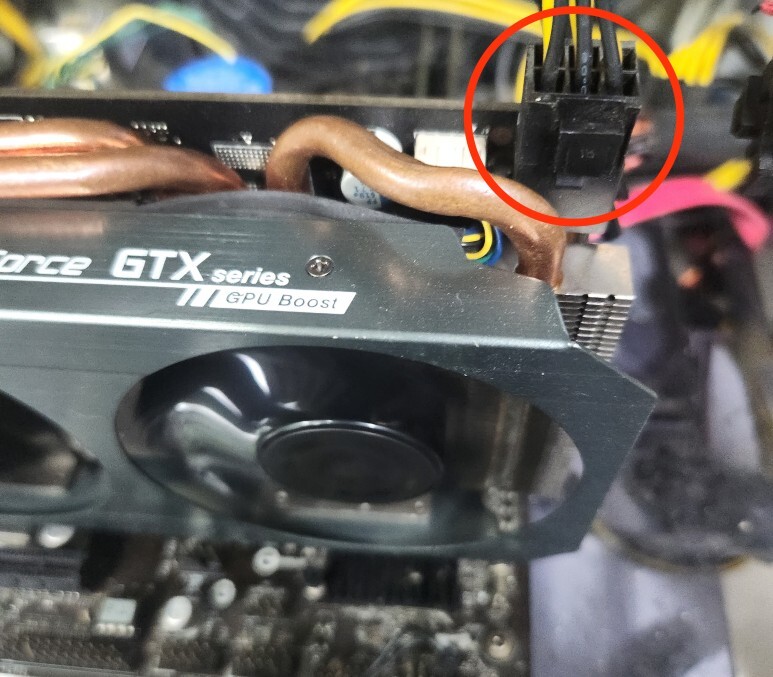

이렇게 연결해주세요.

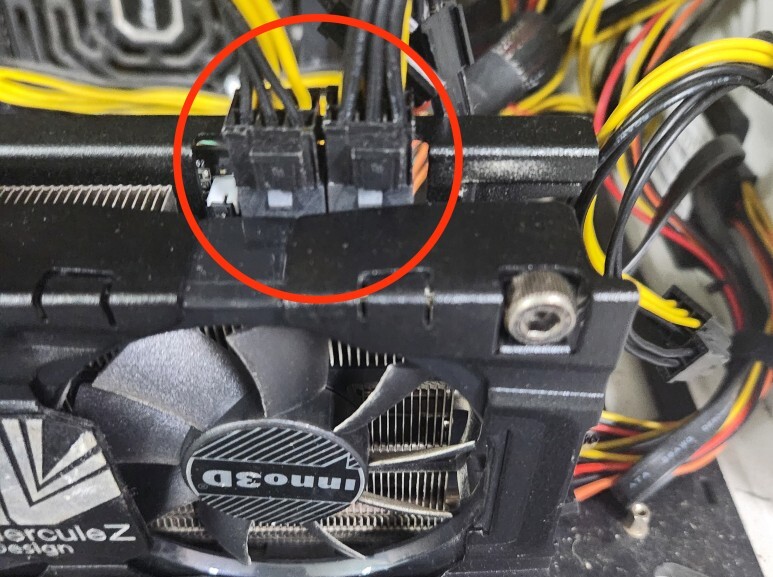

간혹 8핀이라거나, 6+6핀도 있습니다. 이때, 꼭 8핀 모두, 6+6핀 모두 연결해줘야 정상적으로 작동가능합니다.

​

#4. 쿨러와 케이블 간섭 확인하기

대부분의 그래픽카드에는 쿨러가 장착되있으며, 장착후에 쿨러 주변에 다른 케이블 등이 닿지 않게 선정리를 잘해줍니다. 컴퓨터를 세워서 사용하는데 눕혀서 장착했다면 세웠을때 간섭이 생기지 않는지도 확인해봅니다.

종종 발생하는 문제인데요. 쿨러에 본체내부의 케이블 등이 닿아서 심한 소음을 일으키는 경우가 있으며 쿨러 끼여서 쿨러가 안돌게되어 그래픽카드가 불량이 나는 경우도 있습니다.

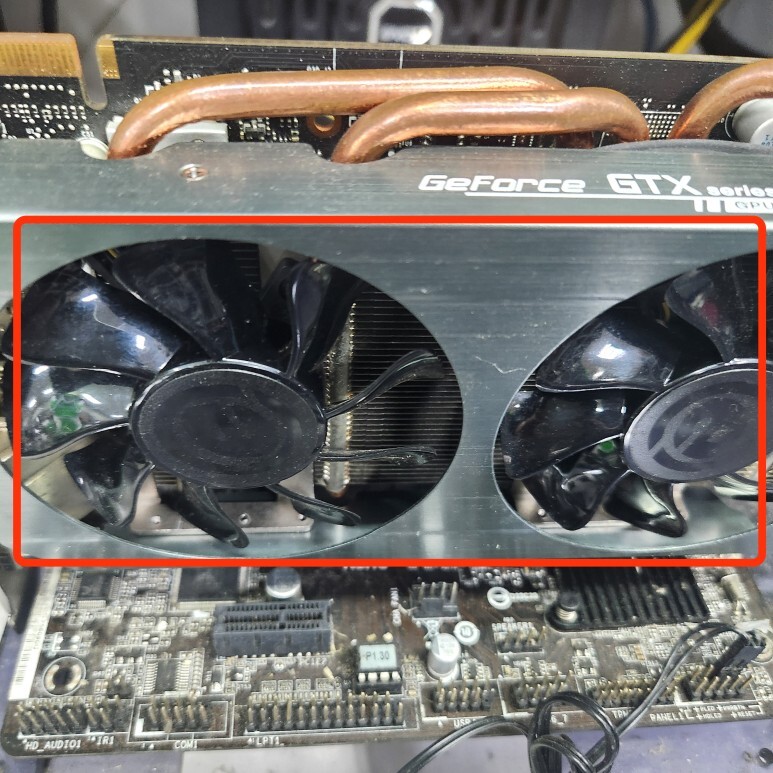

위 빨간 네모 안의 쿨러주변에 다른 선이 닿지 않게 주의해주세요. 쿨러파손의 원인이 될수 있으며, 혹은 쿨러가 돌아가는걸 방해해서 그래픽카드 불량을 유발할수도 있습니다.

​

#5. 출력 단자에 모니터 연결 케이블 연결하기

모니터에 연결된 케이블을 내 그래픽카드의 출력단자에 연결해줍니다.

이때 정확한 접촉, 접촉 개선을 위해 2~3번 끼웠다 뺀후 끼워 줍니다.

필요에 따라 잠금장치가 있다면 잠궈줍니다.

(RGB DVI등에는 좌우에 잠금장치가 있으며, 돌려서 잠궈줍니다. DP나 HDMI의 경우 없는경우가 많으며, 있어도 위에서 눌러서 빼는 클립형태입니다.)

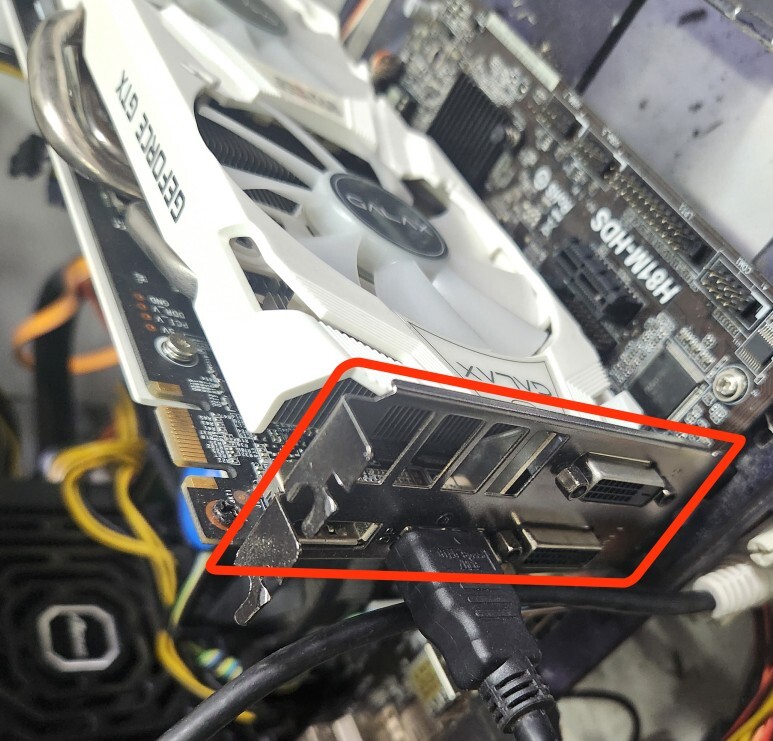

아래 사진처럼 빨간 네모안의 그래픽카드 출력단자 중 사용할 단자에 케이블을 연결해주세요.

​

#6. 모니터에 소스 선택확인 하기

보통의 모니터는 소스를 자동감지 하지만, 간혹 자동감지가 안되서 그래픽카드의 모든 연결을 잘했는데, 작동하지 않는다고 말씀하시는 경우가 있습니다.

그래서 모니터 전원을 껐다 켠후 모니터의 메뉴버튼중 소스 버튼등을 활용해 현재 내가 연결한 단자로 모니터에 선택이 잘되있는지 확인합니다.

​

이상으로 그래픽카드 장착하는법에 대한 설명을 마치겠습니다.

​
